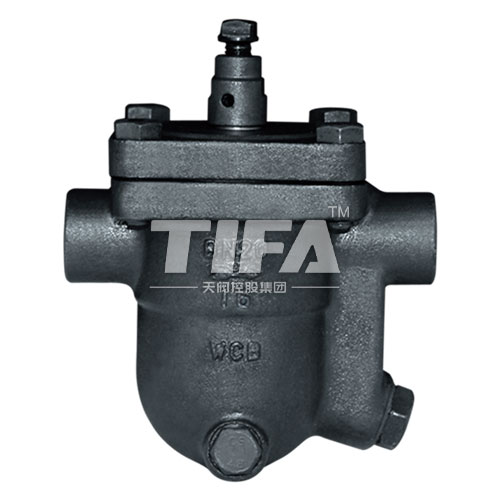

[基本信息]
工作原理：该阀利用浮力原理，浮球根据凝结水量的多少随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重降到底部，关闭排水阀座孔。由于排水阀座孔在凝结水水位以下，水汽自然分离，形成水封，达到无蒸汽泄漏。
|
公称压力 |
PN16 |
PN25 |
PN40 |
|
防气阻功能 |
膜盒或手动 |
膜盒或手动 |
手动 |
| PMA最高允许压力 |
1.6MPa@38℃ |
2.5MPa@38℃ | 4.1MPa@38℃ |
| PMO最大工作压力 | 1.3MPa@315℃ | 2.0MPa@200℃ | 2.5MPa@200℃ |
|
TMA最高允许温度 |
425℃@1.1MPa | 425℃@1.1MPa | 425℃@2.6MPa |
|
TMO最高工作温度 |
425℃@1.1MPa | 425℃@1.1MPa | 425℃@2.6MPa |
| 序号 | 名称 | 材料 |
| 1 |
阀体 |
WCB |
| 2 |
浮球 |
304 |
| 3 | 封圏 |
2Cr13 |
| 4 | 尾螺 | 2Cr13 |
| 5 |
并帽 |
2Cr13 |
| 6 | 平垫圈 | H62 |
| 7 | 平垫圈 | H62 |
| 8 | 挡圈 |
65Mn |
| 9 | 滤网 | 304 |
| 10 | 螺母 | 45 |
| 11 | 螺柱 |
35CrMoA |
| 12 | 石墨封圏 | 304+石圏 |
| 13 | 阀盖 | A105 |
| 14 | 螺堵头 |
2Cr13 |
| 15 | 阀座 |
Q235 |
| 16 | 膜合膨胀片 | 304 |
| 17 | 弹簧 | 304 |
| 18 | 保护套 | 304 |
[阀门特点]
能连续排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率。
蒸汽压力变化时不受影响浮球能自动调节阀座孔的开度，工作连续，性能稳定。
排空气性能好有自动或手动排空气装置，无气锁现象，工作平稳无噪音。
用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得最好的加热效果。
[主要外形尺寸]
型号
CS11H-16C
口径
15
20
25
32
40
50
L
150
150
150
270
280
290
H
195
195
195
250
290
300
H1
103
103
103
108
108
108
